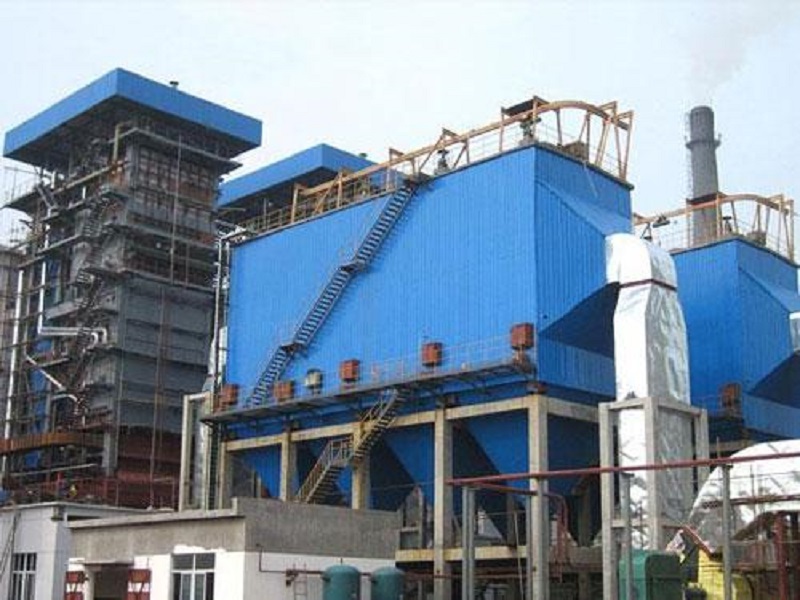

脈沖布袋除塵器是一種除塵，占地面積小，運行穩定、性能，維修方便的除塵設備，可廣泛應用于冶金、鑄造、建材、礦山、化工等行業。脈沖布袋除塵器內部結構圖是怎樣的呢，我們從上往下介紹，處于最上面的部分是除塵器的凈氣室，凈氣室的下面是過濾室，凈氣室和過濾室用花板隔開，花板以上是凈氣室，花板以下是過濾室。凈氣室內有噴吹管，是給除塵布袋脈沖清灰用的。過濾室內有除塵布袋，除塵布袋內部有除塵骨架，除塵布袋的袋口卡在花板上。過濾室下面是灰斗，布袋除塵器收集的灰塵存儲在灰斗里，灰斗下面是卸灰閥，灰斗里的灰塵通過卸灰閥卸出。

布袋除塵器的上箱體，主要由上蓋板和靜氣出風口組成。一般小型脈沖布袋除塵器采用單層蓋板，大型脈沖布袋除塵器采用雙層蓋板，除塵器為負壓，將密封面緊貼，密封的效果較好。

布袋除塵器的中箱體主要是由花板、除塵濾袋、濾袋框架、文氏管幾部分組成，除塵濾袋和花板配合較為理想，這樣在工作的時候，濾袋不會脫漏，而且在拆裝的時候也比較方便。除塵框架采用碳鋼的材質，表面光滑沒有毛刺，采用了自流水線制作，所有的焊點和熔點都非常的牢固。除塵框架可以根據客戶的工況采取鍍鋅、噴塑和硅處理。

布袋除塵器的下箱體由進風口、支腿、排灰裝置和檢查門組成。排灰裝置可以根據粉塵容量的多少、重量、出口處物料的溫度、壓力的大小、粘性、腐蝕性等技術參數進行正確的選擇。

布袋除塵器的噴灰系統由控制儀、控制閥、電磁脈沖閥、噴吹管、氣包和防護裝制組成?？刂苾x是脈沖布袋除塵器的重要的控制設備，客戶可以調整它的脈沖周期和脈沖寬度，除塵器的正常運行，控制儀的質量的好壞關系到除塵器清灰的效果?？刂崎y是用來開閉或切換氣路的閥門。電控脈沖儀使用的是電磁閥，電磁閥是電控脈沖布袋除塵器噴吹系統的控制閥。
